技术参数

电路图

认证

绝缘材料，阻燃等级

PA，V0

尺寸

厚度/长度/高度(mm)

12.2/80.2/51.1

最大电气参数

Imax(A)

90

Umax(V)

1000

最大桥接电流（A）

76

电气参数

额定电压（V）

1000

额定电流（A）

76

额定横截面（mm2）

16

接线容量（mm2）

刚性

0.2-25

柔性

0.25-16

订货数据

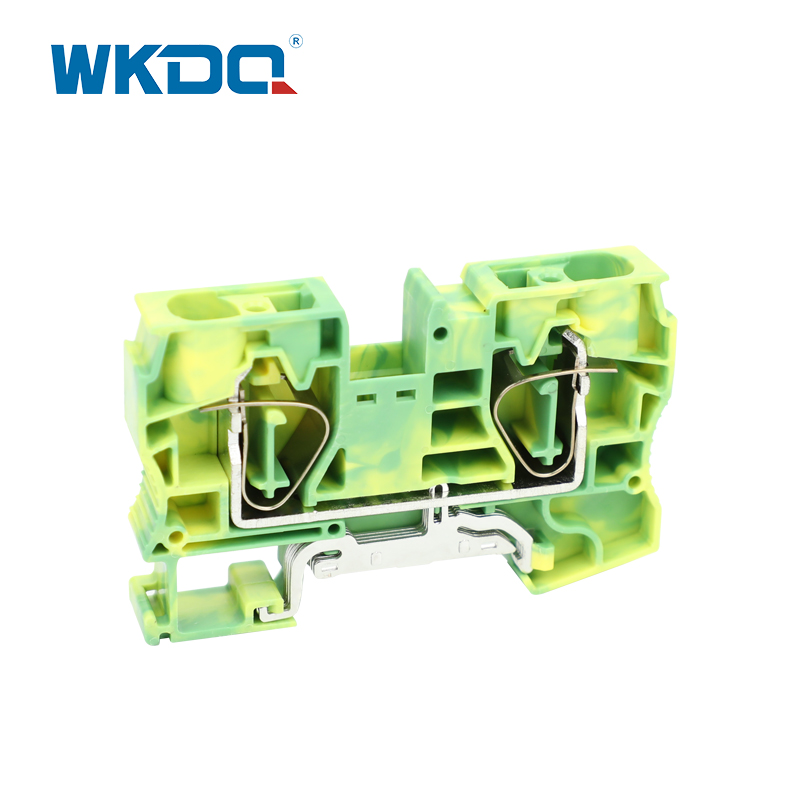

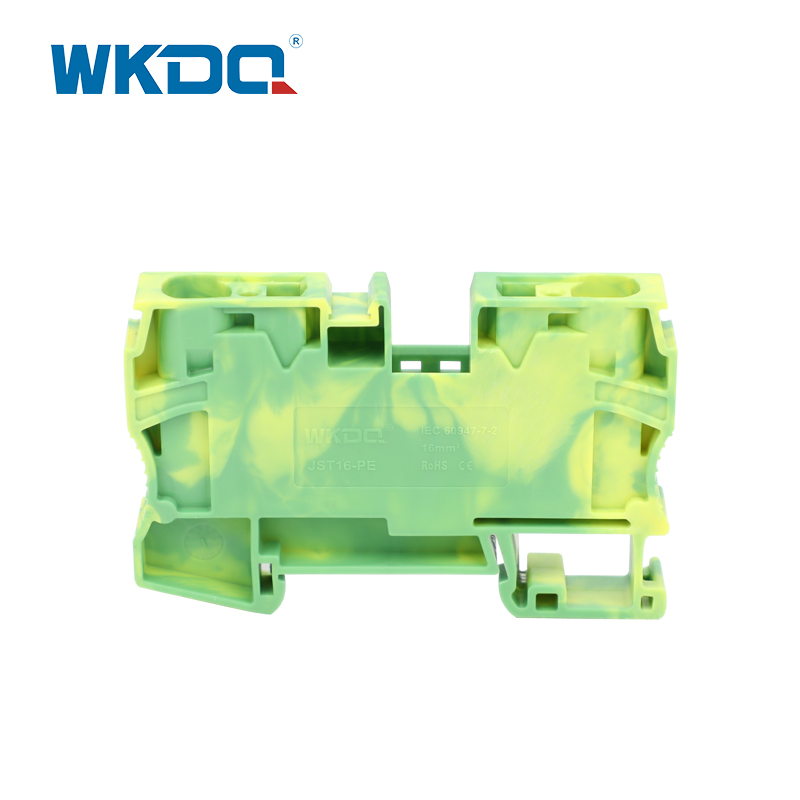

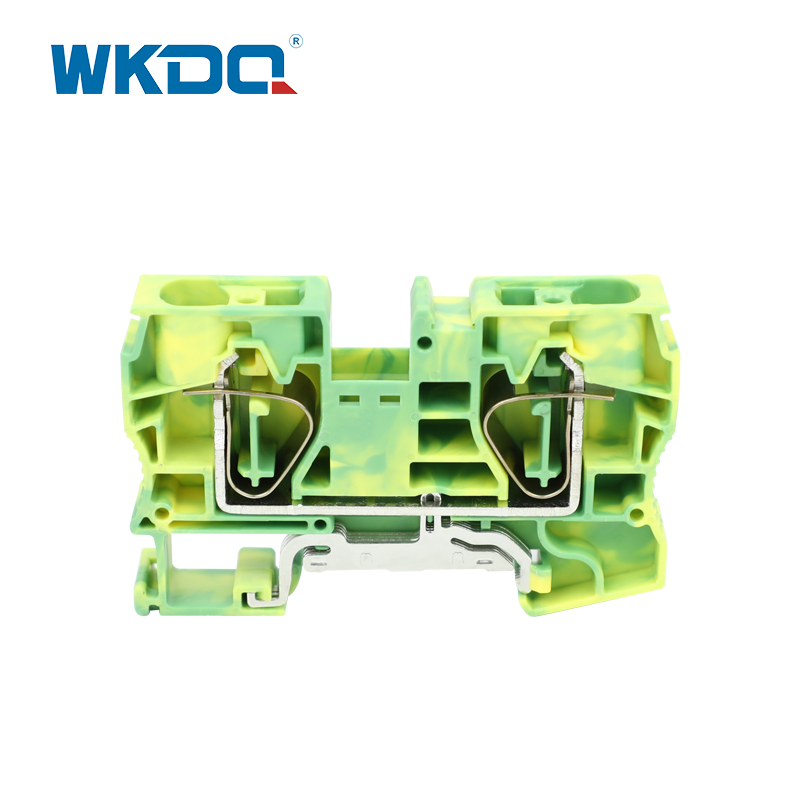

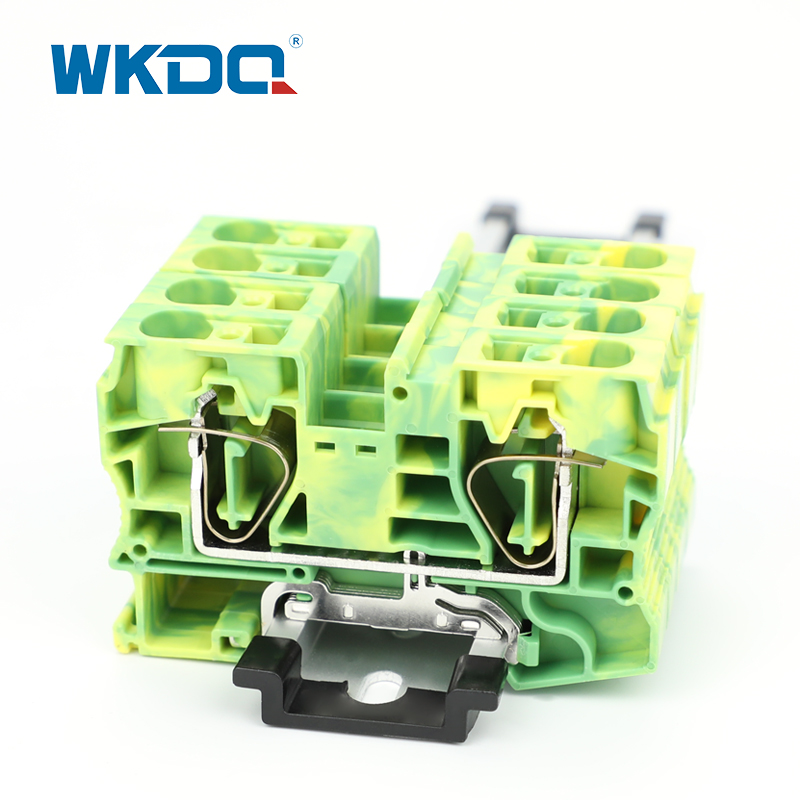

双层弹簧式接地端子

型号

颜色

订货号

包装数（PCS）

JST16-PE

黄绿色

100104011

25

附件

描述

型号

颜色

订货号

包装数（PCS）

双层弹簧式接线端子

JST16

灰色

100103021

25

JST16 BU

蓝色

100103021BU

JST16 OG

橙色

100103021OG

25

端板

D-JST16

灰色

100202012

100

分组隔板

ATP-JST/JPT

灰色

100203012

150

插拔式桥接件

位数

2

FBS2-12

红色

100212027

-

3

-

红色

-

-

4

-

红色

-

-

5

-

红色

-

-

10

-

红色

-

-

标记条

ZB12

白色（空白）

100222034

100

ZB12

白色（常规）

100222035

100

ZB12

白色（特殊）

100222036

100

标记夹

①JKLM-A

灰色

100221001

100

②JB1

灰色/米黄色

100221002

100

③JB2

灰色

100221003

100

固定件

①E/JUK

灰色

100223001

100

②E/JUK-2

灰色

100223002

100

③JEW35

灰色/米黄色

100223003

100

④E/JAL

灰色

100223004

50

⑤E/FE-2

-

100223005

100

⑥WKF35

灰色

100223008

100

⑦WKF35/S

灰色

100223009

100

导轨

NS35-AL

（铝）

NS35-AL-0.9（1m）

银灰色

100224034

100

NS35-AL-1.1（1m）

银灰色

100224035

100

NS35-AL-1.3（1m）

银灰色

100224001

100

NS35-AL-1.5（1m）

银灰色

100224003

100

NS35-S

（钢）

NS35-S-0.9（1m）

五彩色

100224038

100

NS35-S-1.0（1m）

五彩色

100224005

100

NS35-S-1.2（1m）

五彩色

100224007

100

可定制2m及以内任意长度导轨

导轨护套

NS35HT-B

黑色

100224009

100

NS35HT-T

透明

100224009T

100

导轨支架

TSTW

白锌

100224010

50
